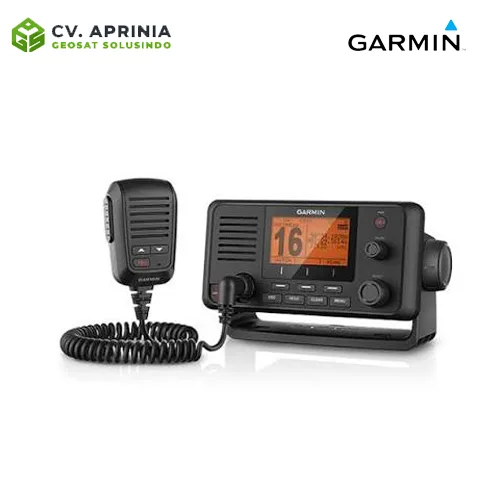

Garmin VHF 215i AIS Marine Radio

Garmin VHF 215i AIS untuk Komunikasi dan Monitoring Kapal

Ketika kapal beroperasi di perairan dengan lalu lintas yang padat, komunikasi radio dan informasi mengenai posisi kapal lain menjadi bagian penting dari situational awareness.

Garmin VHF 215i AIS dirancang untuk menggabungkan dua fungsi tersebut dalam satu perangkat marine:

VHF radio + AIS receiver

Radio VHF digunakan untuk komunikasi suara, sedangkan AIS receiver menerima data kapal lain yang berada dalam jangkauan.

Jika dihubungkan ke chartplotter Garmin yang kompatibel, informasi tersebut dapat ditampilkan sebagai target AIS pada layar navigasi.

Radio VHF Marine 25 Watt

VHF 215i AIS memiliki daya transmisi maksimum:

25 W

dan pilihan daya rendah:

1 W.

Daya 25 W membuat perangkat sesuai untuk kebutuhan radio VHF fixed-mount pada kapal, termasuk kapal nelayan, yacht, cruising boat, dan kapal kerja.

Jangkauan komunikasi aktual tetap dipengaruhi oleh antena, tinggi pemasangan antena, kondisi lingkungan, dan faktor propagasi radio.

AIS Receiver

Fitur pembeda utama VHF 215i AIS dibandingkan VHF 215i standar adalah adanya:

AIS Receiver

AIS digunakan untuk menerima informasi elektronik dari kapal lain dan menampilkan informasi tersebut pada perangkat navigasi yang kompatibel.

Garmin mencantumkan VHF 215i AIS sebagai AIS RX only.

Bukan AIS Transmitter

Ini merupakan informasi penting ketika menjelaskan produk kepada calon pembeli.

Garmin VHF 215i AIS tidak mengirimkan laporan AIS kapal sendiri.

Garmin menyatakan VHF 215/215i AIS hanya dilengkapi AIS receiver dan tidak dapat mentransmisikan AIS reports.

Jadi produk ini berbeda dari Garmin AIS 800, yang merupakan AIS Class B transceiver dan dapat mengirim serta menerima informasi AIS.

Menampilkan Kapal di Chartplotter

Ketika VHF 215i AIS dihubungkan ke chartplotter Garmin kompatibel, posisi kapal yang diterima melalui AIS dapat diteruskan ke chartplotter.

Informasi ini memungkinkan operator melihat target AIS pada chart sehingga lebih mudah memahami lalu lintas kapal di sekitar.

Membantu Situational Awareness

AIS dapat memberikan informasi tambahan mengenai kapal lain yang tidak selalu terlihat dengan mudah secara visual.

Dengan menggabungkan:

• AIS

• Radar

• Chartplotter

• Pengamatan visual

• VHF communication

operator dapat memperoleh gambaran lalu lintas kapal yang lebih lengkap.

AIS tetap bukan pengganti pengamatan visual atau radar.

DSC Class D

VHF 215i AIS dilengkapi:

Digital Selective Calling (DSC) Class D

DSC menyediakan fungsi panggilan digital termasuk distress calling dan direct calling menggunakan MMSI yang telah diprogram.

Fitur ini menambah kemampuan komunikasi dan keselamatan pada sistem radio marine.

Distress Calling

Dalam kondisi darurat, tombol distress pada radio dapat digunakan untuk melakukan panggilan DSC sesuai prosedur.

MMSI kapal harus dikonfigurasi dengan benar sebelum fungsi tersebut digunakan.

Penggunaan DSC juga harus mengikuti regulasi radio marine yang berlaku di wilayah operasional kapal.

GPS Internal

Garmin VHF 215i AIS memiliki:

Integrated GNSS receiver

dengan dukungan:

• GPS

• GLONASS

• WAAS

• EGNOS

Navigation rate yang tercantum Garmin adalah:

1 Hz.

GPS internal membantu menyediakan informasi posisi yang diperlukan untuk fungsi DSC dan integrasi sistem marine.

NMEA 2000

VHF 215i AIS dapat dihubungkan melalui:

NMEA 2000

ke jaringan marine yang kompatibel.

Melalui jaringan tersebut, informasi DSC dan posisi AIS dapat diteruskan ke chartplotter yang kompatibel.

NMEA 0183

Selain NMEA 2000, perangkat juga mendukung:

NMEA 0183

Hal ini membuat VHF 215i AIS dapat digunakan pada konfigurasi marine yang masih menggunakan perangkat navigasi dengan interface NMEA 0183.

Catatan: Garmin menyatakan radio tidak dapat berkomunikasi dengan NMEA 0183 dan NMEA 2000 secara bersamaan. Salah satu protokol harus dipilih sebagai interface aktif.

AIS Frequency

AIS receiver bekerja pada:

161.975–162.025 MHz

Garmin mencantumkan sensitivitas AIS sekitar:

-107 dBm

pada kondisi pengujian 20% PER.

VHF Marine Channels

VHF 215i AIS mendukung:

• U.S. marine channels

• Canadian marine channels

• International marine channels

Selain itu, tersedia:

10 NOAA weather channels

untuk wilayah yang mendukung layanan tersebut.

Komunikasi Kapal

Fungsi utama VHF 215i AIS tetap merupakan radio VHF marine.

Perangkat dapat digunakan untuk komunikasi suara dengan kapal lain dan stasiun radio marine yang berada dalam jangkauan.

Penggunaan channel harus mengikuti regulasi komunikasi radio di wilayah operasional.

Komunikasi dengan Stasiun Pantai

VHF marine juga dapat digunakan untuk berkomunikasi dengan stasiun pantai, marina, atau layanan komunikasi marine yang tersedia.

Jangkauan komunikasi bergantung pada sistem antena dan kondisi lingkungan.

Removable Fist Microphone

VHF 215i AIS dilengkapi removable fist microphone.

Microphone dapat diposisikan secara fleksibel sehingga lebih mudah dijangkau operator di area helm.

Hal ini berguna ketika radio dipasang pada lokasi yang tidak tepat berada di depan posisi operator.

GHS 11 Second Station

VHF 215i AIS mendukung:

GHS 11 second-station handset

Dengan handset tambahan tersebut, fungsi radio dapat diakses dari station kedua yang sesuai. Garmin mencantumkan dukungan GHS 11 ×1.

Fitur ini berguna untuk kapal dengan:

• Helm utama

• Flybridge

• Helm kedua

• Station navigasi tambahan

Optional Hailer

VHF 215i AIS mendukung sistem:

Optional foghorn and two-way hailer

Garmin mencantumkan output hailer maksimum:

20 W pada 4 ohm.

Fitur tersebut dapat memperluas fungsi radio untuk komunikasi suara onboard dan kebutuhan foghorn dengan perangkat tambahan yang sesuai.

External Speaker

Output speaker eksternal maksimum:

4 W pada 4 ohm

sedangkan output speaker internal maksimum:

1 W.

Speaker eksternal dapat dipertimbangkan ketika radio dipasang pada area kapal yang memiliki tingkat kebisingan tinggi.

Chartplotter Garmin

VHF 215i AIS dirancang untuk bekerja dengan chartplotter Garmin yang kompatibel.

Garmin menyebut integrasi dengan chartplotter dan MFD melalui jaringan NMEA 2000 sebagai salah satu metode instalasi.

Informasi AIS ke Chartplotter

Melalui koneksi NMEA yang sesuai, posisi kapal yang diterima melalui AIS dapat diteruskan ke chartplotter.

Garmin secara khusus mencantumkan bahwa VHF 215/215i AIS dapat mentransfer posisi AIS kapal di sekitar ke chartplotter yang kompatibel.

AIS dan Collision Awareness

Informasi AIS dapat membantu operator mengenali:

• Kapal di sekitar

• Posisi target

• Pergerakan kapal

• Identitas kapal

• Informasi navigasi yang dipancarkan oleh target

Informasi tersebut dapat digunakan sebagai tambahan untuk meningkatkan kesadaran terhadap lalu lintas kapal.

Tidak Menggantikan Radar

AIS dan radar memiliki cara kerja berbeda.

AIS menerima data yang dipancarkan oleh kapal yang memiliki AIS, sedangkan radar mendeteksi objek berdasarkan pantulan gelombang radar.

Karena itu, VHF 215i AIS lebih tepat digunakan sebagai pelengkap radar dan chartplotter, bukan sebagai pengganti radar.

Untuk Kapal Nelayan

VHF 215i AIS dapat digunakan pada kapal nelayan yang membutuhkan radio VHF fixed-mount sekaligus kemampuan melihat target AIS.

Informasi AIS dapat membantu operator mengetahui kapal lain di sekitar area operasi.

Untuk Yacht

Pada yacht, VHF 215i AIS dapat menjadi bagian dari sistem komunikasi dan navigasi Garmin.

Integrasi AIS dengan chartplotter membantu operator memantau lalu lintas kapal dari helm.

Untuk Kapal Cruising

Pada perjalanan cruising, informasi AIS dapat memberikan tambahan informasi mengenai kapal lain yang berada di sekitar jalur pelayaran.

Sementara itu, radio VHF tetap dapat digunakan untuk komunikasi marine.

Untuk Kapal Kerja

Kapal kerja yang beroperasi di area dengan lalu lintas marine dapat menggunakan VHF 215i AIS untuk komunikasi dan penerimaan informasi AIS.

Untuk Kapal Survei

VHF 215i AIS dapat digunakan sebagai perangkat komunikasi dan awareness pada kapal survei.

Namun perangkat ini bukan receiver GNSS RTK dan tidak ditujukan untuk pekerjaan pemetaan presisi.

IPX7 Water Rating

Garmin mencantumkan rating ketahanan air:

IPX7.

Perangkat tetap harus dipasang sesuai panduan Garmin untuk menjaga keamanan dan keandalan instalasi.

Operating Voltage

Rentang operating voltage:

10,8–15,6 VDC.

Sistem kelistrikan kapal harus mampu menyediakan tegangan yang sesuai.

Dimensi

Ukuran unit:

98 × 197 × 149 mm

atau sekitar:

3,9 × 7,8 × 5,8 inci.

Berat

Berat unit tanpa microphone:

1,2 kg

Berat microphone:

0,25 kg.

Antena VHF

Konektor antena:

SO-239, 50 ohm

Maximum antenna gain yang tercantum Garmin:

9 dBi.

Pemilihan antena dan pemasangannya harus mengikuti spesifikasi Garmin serta ketentuan radio marine.

Antena GNSS Eksternal

VHF 215i AIS menyediakan konektor antena GNSS eksternal:

BNC

Selain antena GNSS internal, konfigurasi yang sesuai dapat menggunakan antena GNSS eksternal.

Garmin VHF 215i AIS vs Garmin VHF 215i

Kedua produk memiliki nama yang sangat mirip, tetapi terdapat perbedaan penting.

Garmin secara resmi membedakan VHF 215i standar dan VHF 215i AIS berdasarkan keberadaan AIS receiver.
