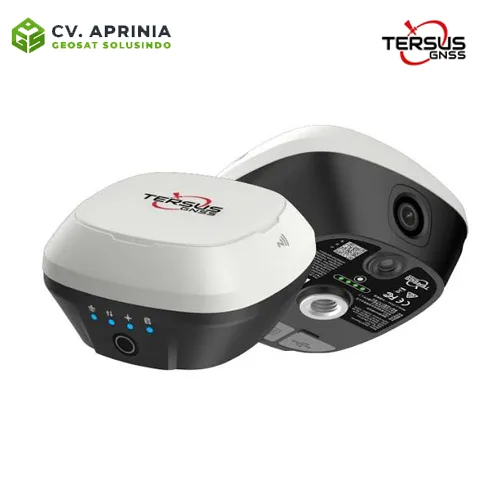

Tersus Oscar Trek GNSS Receiver

Tersus Oscar Trek untuk Survey Engineering

Dalam pekerjaan survey, tidak semua titik dapat diukur dengan cara menempatkan pole tepat di atas objek. Sudut bangunan, tepi atap, area galian, objek di balik pagar, atau lokasi berbahaya dapat menyulitkan surveyor.

Tersus Oscar Trek GNSS Receiver dirancang untuk menghadapi kondisi tersebut dengan menggabungkan GNSS RTK, kamera, dan IMU. Surveyor dapat memperoleh posisi presisi sekaligus menggunakan visual positioning untuk mengukur objek dari jarak tertentu.

Tersus secara khusus memosisikan Oscar Trek sebagai visual RTK product untuk meningkatkan efisiensi pekerjaan survey engineering.

1792 Channel GNSS

Oscar Trek menggunakan GNSS receiver dengan 1792 channels pada spesifikasi terbaru.

Receiver mendukung berbagai konstelasi dan frekuensi:

• GPS

• GLONASS

• BeiDou

• Galileo

• QZSS

• SBAS

• L-band pada konfigurasi tertentu

Dukungan multi-konstelasi dan multi-frequency memungkinkan receiver memperoleh observasi dari berbagai sistem satelit untuk pekerjaan positioning presisi.

RTK untuk Pengukuran Presisi

Oscar Trek dirancang sebagai sistem high-precision GNSS RTK.

Pada spesifikasi terbaru, akurasi positioning RTK tercantum hingga:

Horizontal: 15 mm

Vertical: 30 mm

sedangkan mode static memberikan akurasi yang lebih tinggi untuk pekerjaan kontrol dan pengukuran statik.

Hasil aktual dapat dipengaruhi oleh kondisi satelit, multipath, obstruksi, atmosfer, baseline, serta sumber koreksi yang digunakan.

High-Precision Static

Untuk pengukuran static, Oscar Trek memiliki spesifikasi:

Horizontal: 2,5 mm + 0,1 ppm RMS

Vertical: 3,5 mm + 0,4 ppm RMS.

Spesifikasi tersebut membuat Oscar Trek tidak hanya cocok untuk pekerjaan RTK rover, tetapi juga dapat digunakan dalam workflow static dan kontrol geospasial sesuai kebutuhan proyek.

Static dan Fast Static

Dalam mode static/fast static, spesifikasi akurasi tercantum:

8 mm + 0,5 ppm RMS

untuk positioning sesuai konfigurasi pengukuran.

Hal ini memberikan fleksibilitas bagi pengguna yang membutuhkan lebih dari sekadar pengukuran RTK real-time.

Visual Positioning

Fitur utama yang membedakan Oscar Trek adalah visual positioning.

Sistem menggabungkan:

GNSS + IMU + Camera

untuk membantu menentukan posisi objek yang terlihat melalui kamera.

Dengan workflow ini, surveyor tidak selalu harus menyentuhkan pole ke objek yang ingin diukur.

Measure What You See

Teknologi Measure What You See memungkinkan surveyor memilih objek melalui tampilan visual kemudian melakukan pengukuran.

Konsep tersebut sangat berguna ketika objek:

• Sulit disentuh

• Berada di balik penghalang

• Berada di tempat tinggi

• Berada di area berbahaya

• Berada di area yang tidak memungkinkan pole ditempatkan secara langsung

Tersus menyebut pengukuran visual sebagai metode untuk meningkatkan efisiensi dan memungkinkan non-contact measurement.

Pengukuran Non-Kontak

Oscar Trek dapat digunakan untuk non-contact measurement.

Contoh penggunaannya adalah:

• Sudut bangunan

• Titik pada atap

• Area galian

• Titik di balik pagar

• Objek di area berbahaya

• Bagian struktur yang sulit dijangkau

Tersus secara resmi menampilkan building corners, points on a roof, dan points in a trench sebagai contoh skenario penggunaan Oscar Trek.

Jarak Visual 2–10 Meter

Untuk mendapatkan hasil visual positioning yang optimal, Tersus merekomendasikan jarak antara receiver dan objek sekitar:

2–10 meter.

Jarak aktual yang ideal tetap bergantung pada kondisi objek, pencahayaan, tekstur permukaan, sudut pengambilan gambar, dan lingkungan sekitar.

Kamera 2.3 MP

Oscar Trek memiliki kamera dengan:

2,3 MP active pixels

atau resolusi sekitar:

1920 × 1200 pixels.

Kamera ini digunakan untuk mendukung visual positioning dan pengukuran berbasis gambar.

Kamera Wide Angle

Kamera Oscar Trek mempunyai field of view:

• Horizontal: 51°

• Vertical: 80,2°

• Diagonal: 88,2°

dengan focal length 3,24 mm.

Distorsi TV kamera tercantum <0,1%, yang membantu mempertahankan kualitas geometris gambar untuk workflow visual measurement.

Frame Rate 120 FPS

Kamera Oscar Trek memiliki frame rate hingga:

120 fps.

Frame rate tinggi membantu sistem memperoleh rangkaian visual yang lebih cepat ketika receiver digerakkan oleh surveyor di lapangan.

Akurasi Image Point 2–4 cm

Untuk pengukuran visual, datasheet terbaru mencantumkan image point measurement accuracy typically 2–4 cm pada jarak 2–10 meter terhadap objek.

Angka tersebut merupakan kemampuan pengukuran visual dalam kondisi yang ditentukan, sehingga hasil aktual tetap bergantung pada kondisi lapangan.

IMU Tilt Compensation

Oscar Trek mempunyai calibration-free tilt compensation.

Fitur ini memungkinkan surveyor melakukan pengukuran ketika pole tidak sepenuhnya tegak tanpa harus melakukan leveling secara manual. Sistem juga dirancang agar fungsi tilt compensation tidak terganggu oleh magnetic disturbances.

Tilt hingga 60°

Spesifikasi terbaru mencantumkan akurasi tilt compensation:

≤2 cm

dengan rentang hingga:

60°.

Dengan fitur ini, surveyor dapat bekerja lebih fleksibel pada kondisi lapangan yang tidak ideal.

Tidak Perlu Leveling Pole

Karena adanya IMU tilt compensation, Oscar Trek tidak selalu membutuhkan pole dalam posisi benar-benar tegak untuk melakukan pengukuran.

Hal ini dapat mempercepat pekerjaan ketika surveyor berpindah dari satu titik ke titik lain.

Namun, seperti perangkat survey lainnya, hasil terbaik tetap diperoleh ketika prosedur pengukuran dan kontrol kualitas dilakukan sesuai standar pekerjaan.

Internal UHF Radio

Oscar Trek memiliki UHF radio internal dengan rentang:

410–470 MHz.

Pilihan daya transmisi:

• 0,5 W

• 1 W

• 2 W

dengan jarak komunikasi tipikal lebih dari 5 km pada kondisi yang sesuai.

Jarak sebenarnya sangat bergantung pada topografi, antena, interferensi radio, dan kondisi lingkungan.

Protokol Radio

UHF Oscar Trek mendukung sejumlah protokol:

• TrimTalk450

• TrimMark 3

• South

• Transparent

• Satel

Dukungan tersebut membantu receiver berintegrasi dengan berbagai workflow koreksi RTK berbasis radio.

4G untuk Network RTK

Selain UHF, Oscar Trek menyediakan konektivitas seluler untuk pekerjaan Network RTK.

Receiver dapat digunakan pada jaringan:

• 4G

• 3G

• 2G

sehingga dapat terhubung ke layanan koreksi berbasis internet sesuai konfigurasi dan provider yang digunakan.

Tersus Caster Service

Oscar Trek juga mendukung Tersus Caster Service (TCS) untuk kebutuhan transmisi correction data.

Tersus menyediakan layanan ini untuk membantu komunikasi data koreksi antara perangkat base dan rover dalam workflow RTK.

Wi-Fi, Bluetooth dan NFC

Oscar Trek dilengkapi:

• Wi-Fi

• Bluetooth

• NFC

Fitur konektivitas tersebut membantu proses komunikasi dengan controller dan perangkat lain yang digunakan dalam pekerjaan survey.

Data Update 20 Hz

Oscar Trek memiliki data update rate hingga:

20 Hz.

Update rate tersebut memungkinkan posisi diperbarui dengan cepat ketika receiver digunakan untuk pekerjaan survey maupun stakeout.

Penyimpanan Internal 32 GB

Oscar Trek menyediakan:

32 GB internal storage.

Data yang dapat ditangani mencakup:

• RINEX

• NMEA-0183

• Tersus Binary

• CMR

• CMR+

• RTCM 2.x

• RTCM 3.x

Hal tersebut memungkinkan data pengamatan disimpan untuk post-processing maupun digunakan dalam workflow RTK real-time.

Layar OLED 1.54 Inci

Oscar Trek memiliki layar:

1,54 inch OLED.

Layar ini digunakan untuk melihat informasi dasar receiver dan membantu konfigurasi perangkat di lapangan.

Receiver juga mempunyai tombol FN serta tombol ON/OFF.

Electronic Bubble

Oscar Trek dilengkapi electronic bubble.

Fitur ini memberikan indikator digital untuk membantu surveyor melihat posisi kemiringan receiver ketika bekerja di lapangan.

LED Status Indicator

Indikator LED memberikan informasi terkait:

• Satellite

• Tilt

• Correction data

• Power

Dengan indikator tersebut, kondisi utama receiver dapat diperiksa secara cepat tanpa harus membuka menu yang kompleks.

Baterai Lepas-Pasang

Oscar Trek menggunakan baterai lithium:

7,4 V 7000 mAh

dan memiliki dua baterai yang dapat digunakan secara bergantian.

Datasheet terbaru mencantumkan waktu kerja hingga sekitar:

7 jam per baterai

pada mode jaringan dan rover radio tertentu.

Dua baterai dapat memberikan hingga sekitar 14 jam penggunaan secara berkelanjutan dengan pergantian baterai.

Power Display

Baterai Oscar Trek merupakan smart battery yang dilengkapi power display.

Fitur ini membantu pengguna mengetahui kondisi baterai sebelum dan selama pekerjaan lapangan.

Desain Rugged

Oscar Trek memiliki housing rugged untuk mendukung penggunaan pada lingkungan survey.

Dimensi receiver sekitar:

157 × 157 × 103 mm

dengan berat sekitar:

1,2 kg tanpa baterai

dan sekitar:

1,4 kg dengan satu baterai.

Linux Operating System

Oscar Trek menggunakan sistem operasi:

Linux.

Platform internal ini menjalankan fungsi positioning, komunikasi, penyimpanan, kamera, dan sistem perangkat.

Konsumsi Daya

Konsumsi daya tipikal tercantum sekitar:

5 W

pada network/radio receive mode.

Pada radio transmit mode:

• 0,5 W: sekitar 8 W

• 1 W: sekitar 9 W

• 2 W: sekitar 11 W.

TTFF Cepat

Time To First Fix Oscar Trek tercantum:

Cold Start <35 detik

Warm Start <10 detik

Re-acquisition <1 detik.

Waktu aktual tetap dapat dipengaruhi oleh jumlah satelit, kondisi atmosfer, multipath, obstruksi, dan geometri satelit.

Untuk Survey Bangunan

Oscar Trek cocok digunakan pada pekerjaan building survey.

Visual positioning dapat membantu mengukur:

• Sudut bangunan

• Fasad

• Titik struktur

• Bagian atap

• Detail konstruksi

Titik yang sulit dijangkau dapat diukur dari jarak tertentu menggunakan kamera.

Untuk Survey Konstruksi

Pada proyek konstruksi, Oscar Trek dapat digunakan untuk:

• Topographic survey

• Construction survey

• As-built survey

• Stakeout

• Detail survey

• Pengukuran struktur

• Pengukuran titik sulit dijangkau

Integrasi visual positioning dapat membantu mengurangi waktu yang dibutuhkan untuk mendekati objek tertentu.

Untuk Survey Jalan dan Infrastruktur

Oscar Trek dapat digunakan pada proyek:

• Jalan

• Jembatan

• Drainase

• Infrastruktur kota

• Bangunan

• Area konstruksi

Kemampuan RTK dan visual measurement memberikan fleksibilitas ketika beberapa objek berada pada posisi yang sulit diakses.

Untuk Titik Berbahaya

Salah satu manfaat terbesar Oscar Trek adalah pengukuran objek dari jarak tertentu.

Tersus memberikan contoh:

• Building corners

• Points on a roof

• Points in a trench

• Obstruction points

• Danger zones.

Dengan demikian, surveyor dapat mengurangi kebutuhan untuk menempatkan diri tepat di lokasi yang berpotensi berbahaya.

Graphic Measurement

Oscar Trek juga mendukung workflow graphic measurement melalui software Nuwa.

Tersus menjelaskan bahwa Nuwa dapat menghubungkan titik pengukuran secara otomatis menjadi grafik yang dipilih dan dapat berpindah antara point survey dan line survey berdasarkan kode yang digunakan.

Fitur ini dapat membantu pekerjaan survey detail yang membutuhkan pengumpulan beberapa titik secara berurutan.

Cloud Data Collaboration

Ekosistem software Oscar Trek mendukung backup dan kolaborasi data.

Data proyek dapat disinkronkan antara cloud dan perangkat lokal, kemudian diekspor atau dibuka kembali melalui perangkat desktop yang mendukung workflow tersebut.

Oscar Trek TAP

Untuk pengguna yang bekerja di area dengan konektivitas jaringan terbatas, Tersus juga menyediakan Oscar Trek-TAP sebagai varian yang terintegrasi dengan layanan Tersus Advanced Positioning (TAP).

Versi TAP dirancang untuk positioning berbasis satelit tanpa bergantung pada base station RTK lokal atau CORS, dengan cakupan global sesuai layanan TAP.

Namun halaman ini sebaiknya tetap menggunakan nama “Oscar Trek GNSS Receiver” standar, kecuali produk yang dijual memang Oscar Trek-TAP. Dengan demikian, halaman Oscar Trek dan Oscar Trek-TAP dapat dibuat terpisah untuk menghindari pencampuran spesifikasi dan keyword.

Tersus Oscar Trek sebagai GPS Geodetik

Tersus Oscar Trek GNSS Receiver merupakan pilihan bagi pengguna yang membutuhkan receiver GPS Geodetik RTK dengan kemampuan tambahan berupa visual positioning.

Kombinasi 1792-channel GNSS, kamera, IMU, tilt compensation, UHF, 4G, dan Measure What You See membuat Oscar Trek lebih dari sekadar receiver RTK standar.

Untuk pekerjaan survey engineering yang sering berhadapan dengan titik sulit dijangkau, teknologi visual measurement dapat membantu mempercepat pengambilan data sekaligus mengurangi kebutuhan untuk menempatkan pole tepat di atas objek.
